Как проверить качество сварного изделия перед приемкой

Короткий вывод

Красота шва - только один из признаков качества. При приемке проверяют геометрию, трещины, поры, прожоги, подрезы, подготовку поверхности и нагрузку на узел.

Начните с назначения конструкции

Один и тот же внешний шов может находиться на декоративной раме, лестнице, перилах, опоре или каркасе оборудования. У этих изделий разная ответственность узла. До осмотра нужно знать, какую нагрузку он принимает и что произойдет при его деформации.

Чертеж, материал, толщина металла и место установки задают критерии приемки. На ограждении проверяют безопасность и геометрию, на раме оборудования - совпадение опор и отверстий, на уличном изделии - подготовку шва под защитное покрытие.

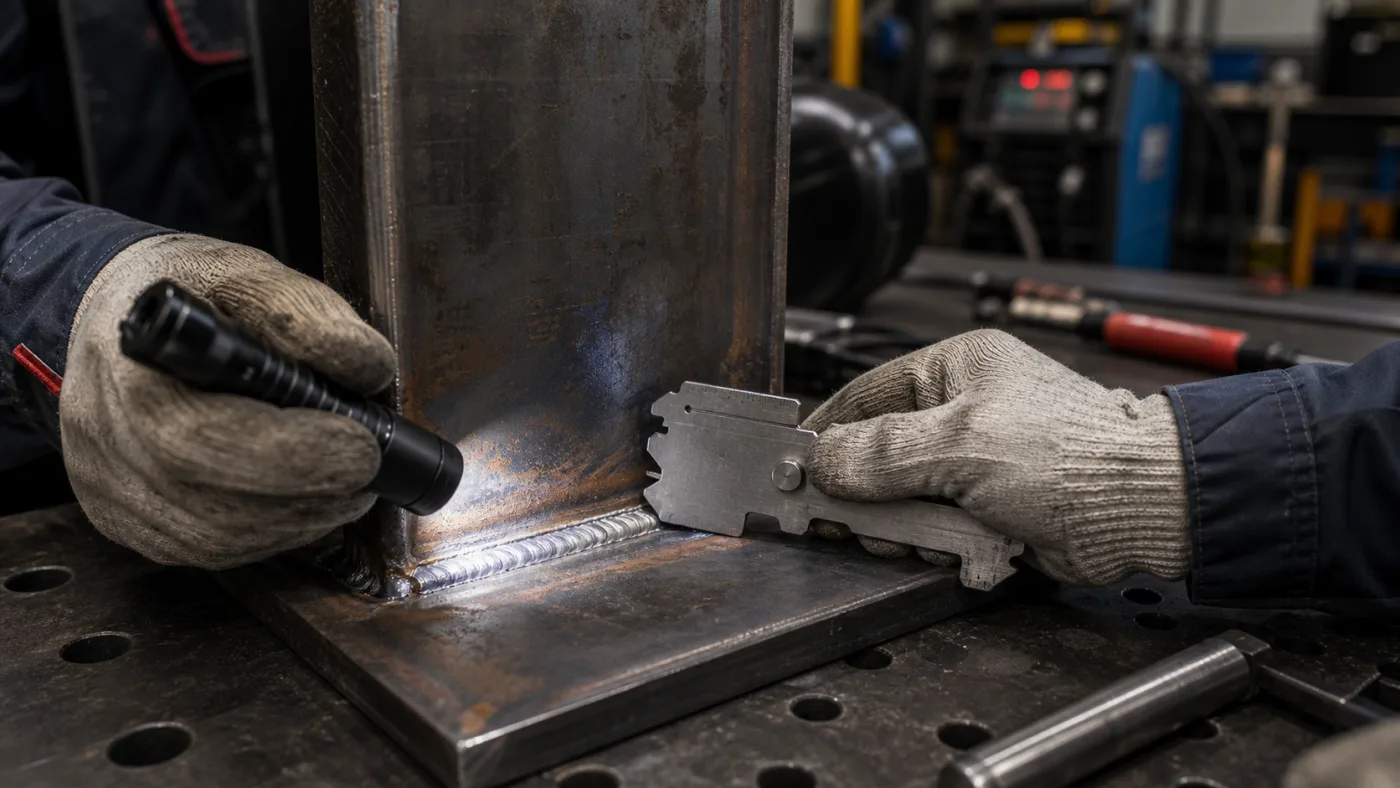

Что можно увидеть визуально

• трещины или разрывы в шве;
• поры и раковины;
• подрезы по краям шва;
• прожоги и наплывы;
• сильные брызги металла;
• искривление детали после сварки.

Почему геометрия важна так же, как сам шов

Даже хороший шов не спасает изделие, если деталь увело, отверстия не совпадают, фланец стоит под углом или стойки перил не попадают в размер. Поэтому сварку нужно смотреть вместе с геометрией конструкции.

Схема проверки сварного изделия

Какие дефекты особенно опасны

Для декоративных изделий часть дефектов может быть вопросом внешнего вида. Для несущих и ограждающих конструкций дефекты шва могут быть вопросом безопасности. Особенно внимательно нужно смотреть узлы, которые держат нагрузку, крепятся к основанию или работают на улице.

Проверьте узлы крепления

На монтаже проблемы часто возникают у фланцев, пластин и отверстий. Сварной шов может выглядеть аккуратно, но фланец окажется под углом, отверстия уйдут от оси или две симметричные детали получат разные размеры.

• сверьте расстояния между отверстиями;
• проверьте плоскость опорных пластин;
• сравните парные и повторяющиеся детали;
• осмотрите шов в местах передачи нагрузки;
• проверьте доступ для болта, анкера или монтажного инструмента.

Как качество шва влияет на покраску

Покрытие повторяет поверхность. Если на металле остались брызги, грязь, окалина, острые кромки или плохо обработанный шов, краска будет хуже держаться и быстрее повреждаться. Поэтому сварку проверяют до покраски.

Осмотр до нанесения покрытия

После покраски часть поверхности закрывается, а блики и цвет усложняют оценку формы шва. Для лестниц, перил, опор, рам и других ответственных изделий полезна фотофиксация до подготовки поверхности и после сварки.

На фотографиях должны быть общий вид конструкции, основные узлы, фланцы и места крепления. По ним заказчик сверяет последовательность изготовления и задает вопросы до отгрузки, когда исправление доступнее, чем на площадке.

Что попросить у производителя

• фото узлов до покраски;
• понимание, какие швы критичны;
• описание материала и покрытия;
• контроль геометрии перед отгрузкой;
• транспортную защиту лицевых и окрашенных поверхностей.

Последовательность фото для приемки

Когда проводить осмотр

Для серийных простых изделий достаточно проверки готовой партии перед отгрузкой. Для лестниц, перил, опор, рам и конструкций с закрытыми узлами осмотр проводят после сварки и до покрытия. На этом этапе видны швы, геометрия и подготовка к дальнейшей обработке.

На объекте повторно сверяют размеры, комплектность и состояние после перевозки. Производственный осмотр отвечает за качество изготовления, объектная приемка - за сохранность и готовность к монтажу.

Практика Prealux

Мы проверяем сварку с учетом назначения изделия. Для лестниц, перил, рам, кронштейнов, МАФ и B2B-конструкций заранее отмечаем швы под нагрузкой и лицевые швы, от которых зависит внешний вид покрытия.

Сварной узел оценивают вместе с материалом, толщиной, нагрузкой, геометрией и монтажом. Для расчета нужен проект или схема с назначением узла и точками крепления.

Заключение

Проверка сварки начинается с простого вопроса: что этот узел должен выдерживать. После этого уже оцениваются шов, геометрия, подготовка поверхности и готовность изделия к покрытию, доставке и монтажу.
